Claas Liner – Královská třída mezi shrnovači: čtyři rotory shrnou hmotu ze záběru až 15 metrů

Zveřejněno: 18. 10. 2021

Claas vyvinul novou generaci čtyřrotorových shrnovačů Liner. Čtyři nové modely charakterizuje nízká přepravní výška či schopnost výborně kopírovat terén. K tomu je s nimi velmi snadná manipulace.

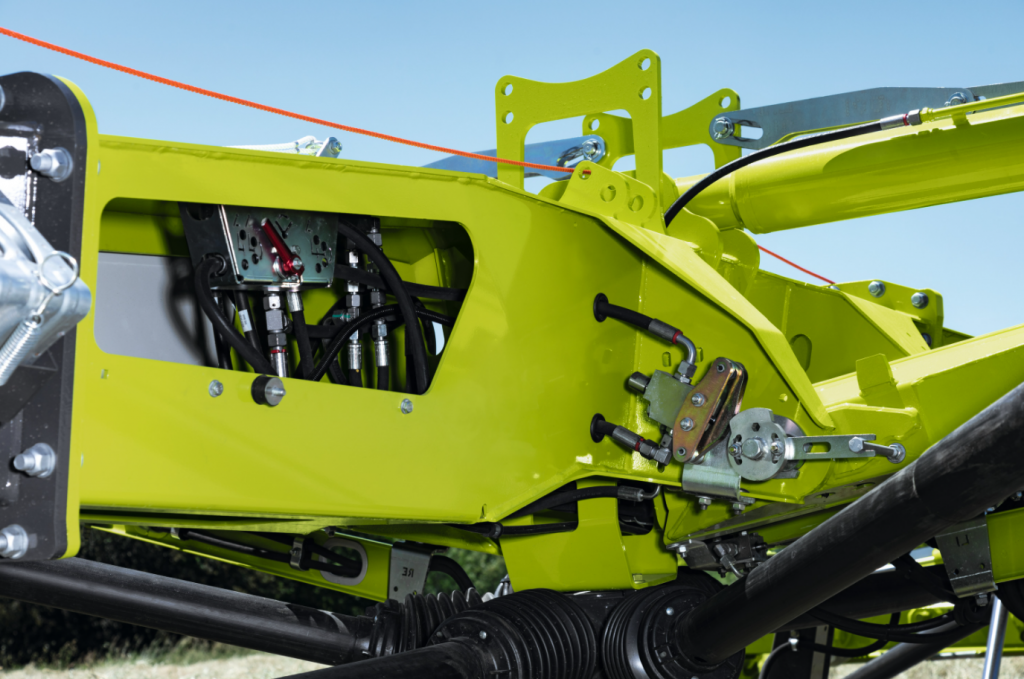

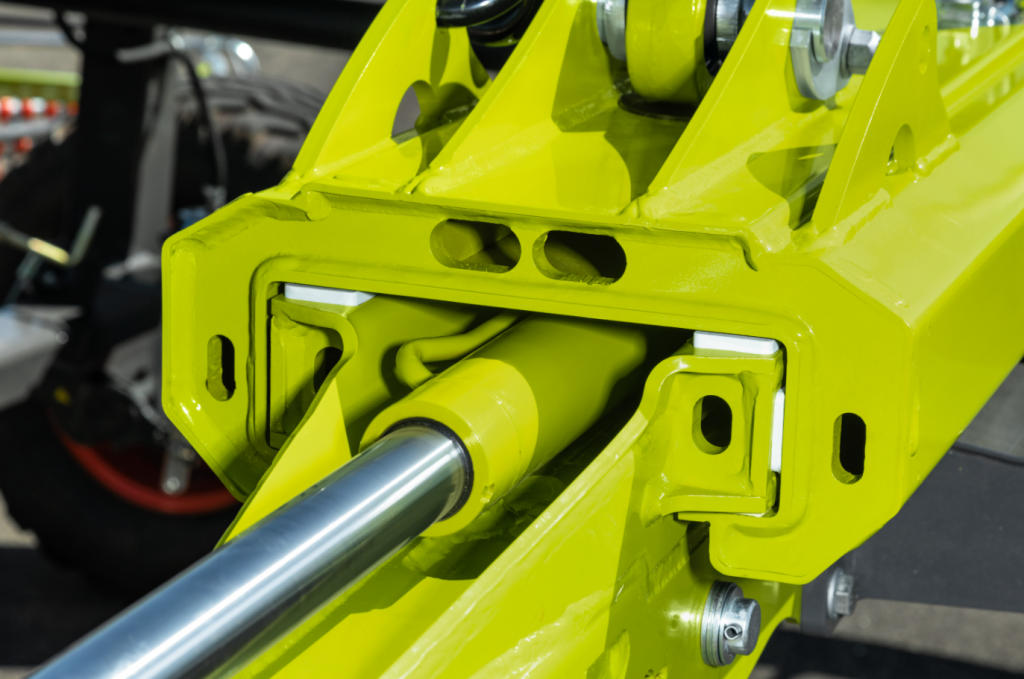

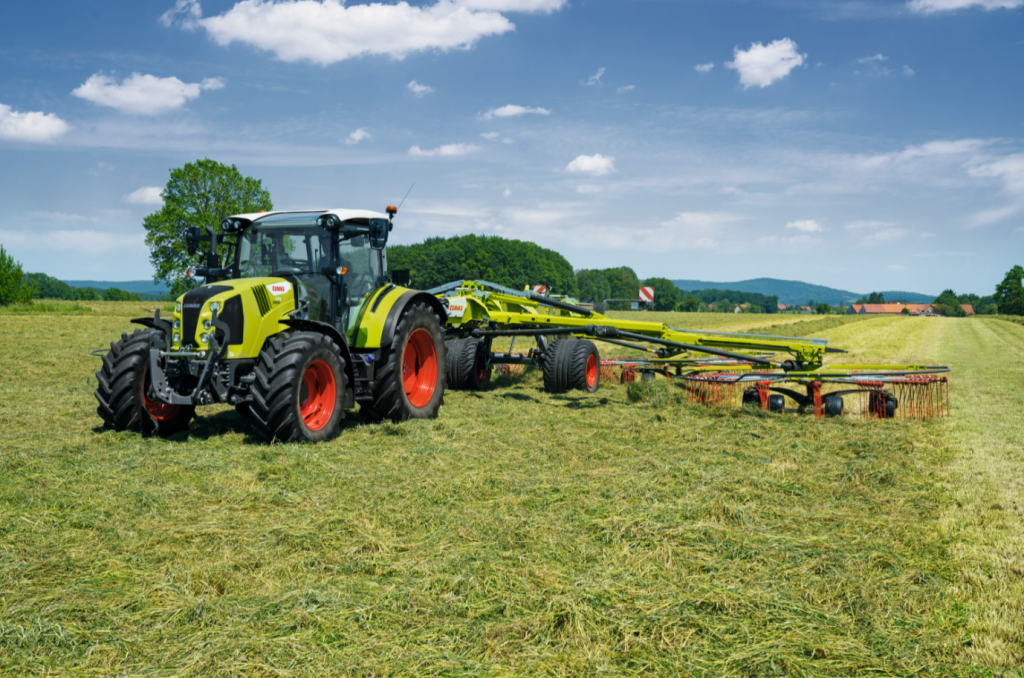

Základem nových modelů Claas Liner je hlavní rám z vysokopevnostní oceli.

Claas tradičně patří mezi přední světové výrobce rotorových shrnovačů. Čtyři modely Claas Liner z jeho portfolia byly navíc nedávno od základu přepracovány a tyto nejmodernější stroje nyní disponují řadou inovativních prvků a nabízí množství jedinečných funkcí, které uživatelům usnadní práci.

Základem nových modelů Claas Liner je hlavní rám z vysokopevnostní oceli. Robustní konstrukce dokáže absorbovat rázy a zaručuje stabilitu stroje v terénu. Ramena shrnovače jsou teleskopicky vysouvací pomocí patentovaného systému, který umožňuje velmi rychlé nastavení pracovního záběru. U shrnovačů ve verzi BUSINESS lze každé rameno teleskopicky vysouvat individuálně, zatímco u shrnovačů ve verzi TREND výsuv ramen probíhá po dvojicíci.

Efektivní pohon rotorů shrnovače Claas Liner

Pracovní záběr se u nových shrnovačů Claas Liner pohybuje od 9,30 do 15 m. U verze BUSINESS se nastavení provádí hydraulicky pomocí ovládacího terminálu; pro maximální pohodlí lze do terminálu uložit několik pracovních záběrů shrnování. U verze TREND se pracovní záběr shrnování nastavuje v poloze na souvrati, bez použití nářadí pomocí hydraulického rozvaděče traktoru.

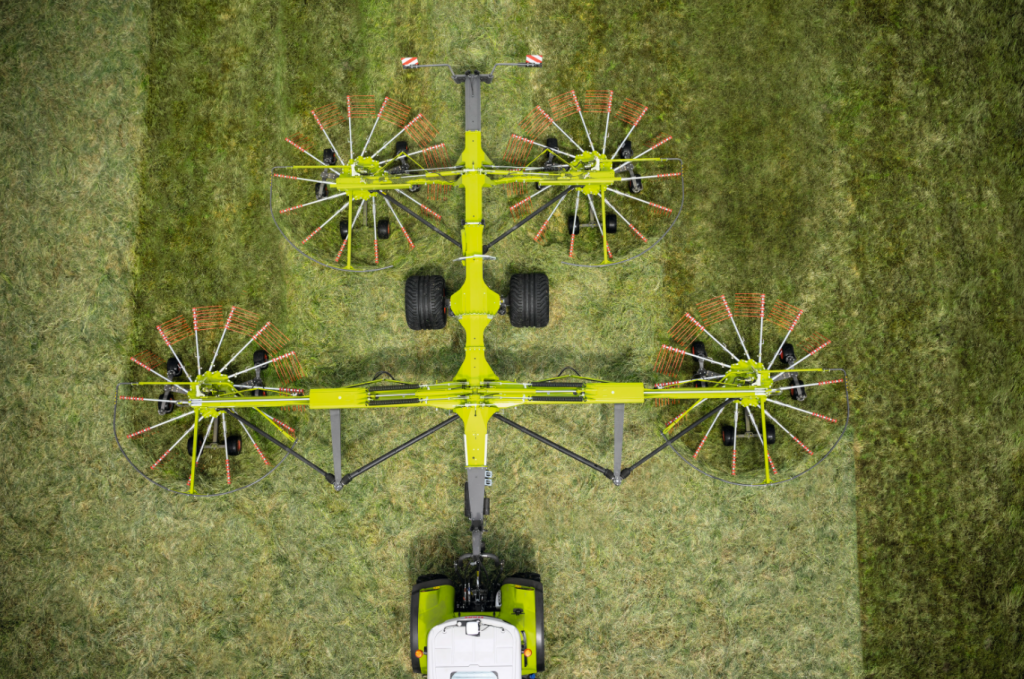

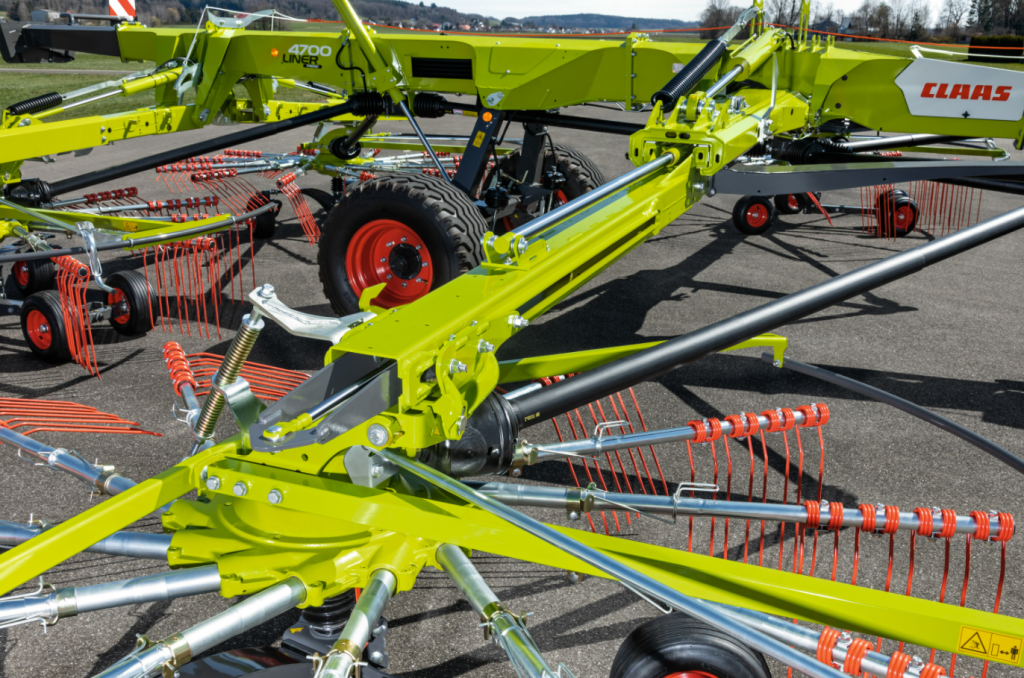

Průměr rotoru Claas Liner, počet prstů i otáčky jsou u předního i zadního rotoru stejné.
Průměr rotoru Claas Liner, počet prstů i otáčky jsou u předního i zadního rotoru stejné.

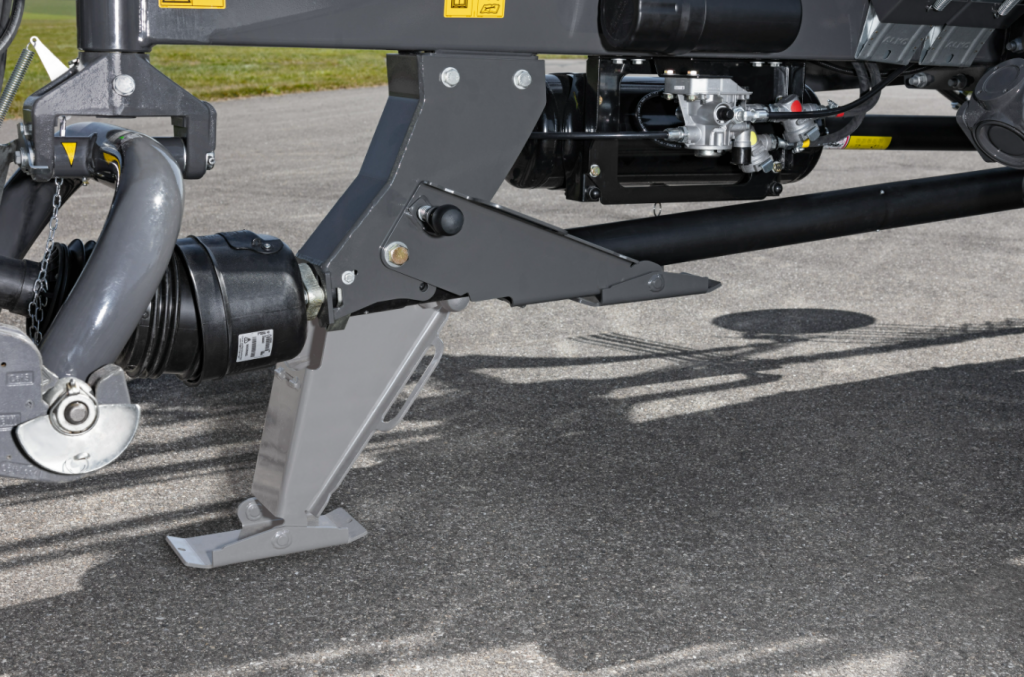

Všechny čtyři rotory shrnovače Claas Liner jsou poháněny mechanicky, a tedy efektivně a přímo od vývodového hřídele. Ve srovnání s hydraulickým pohonem je tak při shrnování posečeného materiálu k dispozici až o 50 % větší výkon. Všechny rotory jsou individuálně chráněny proti přetížení třecími spojkami, které na rozdíl od vačkových spojek reagují jemněji a umožňují nepřetržitý provoz bez přerušení i při vysokém zatížení. Volnoběžka kloubového hřídele je umístěna přímo u převodovky, takže lze rotory v přepravní poloze volně pohybovat.

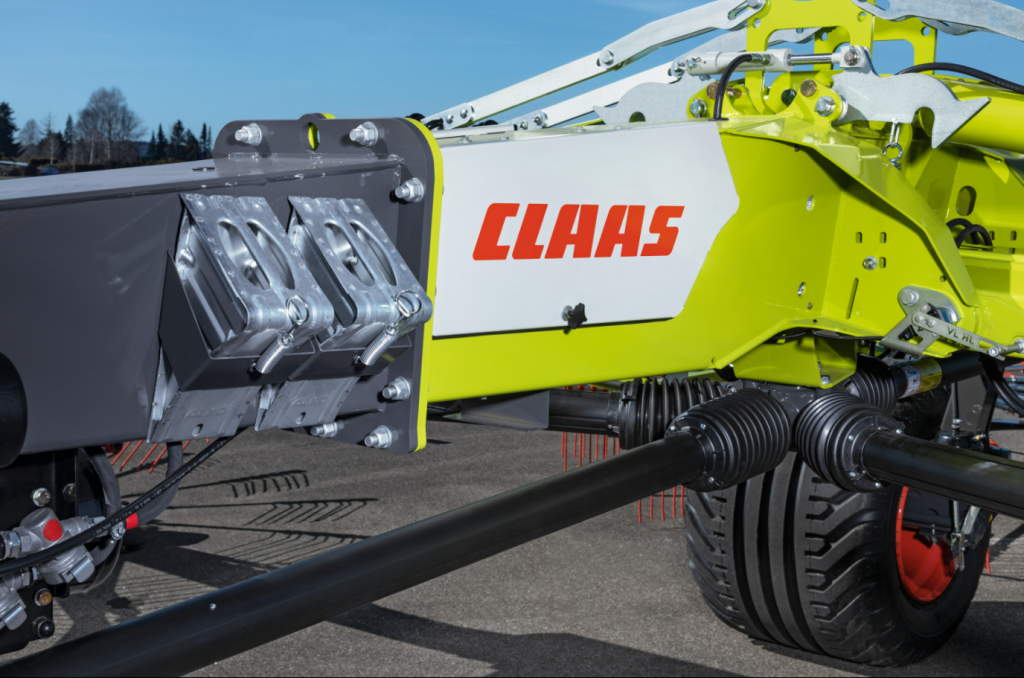

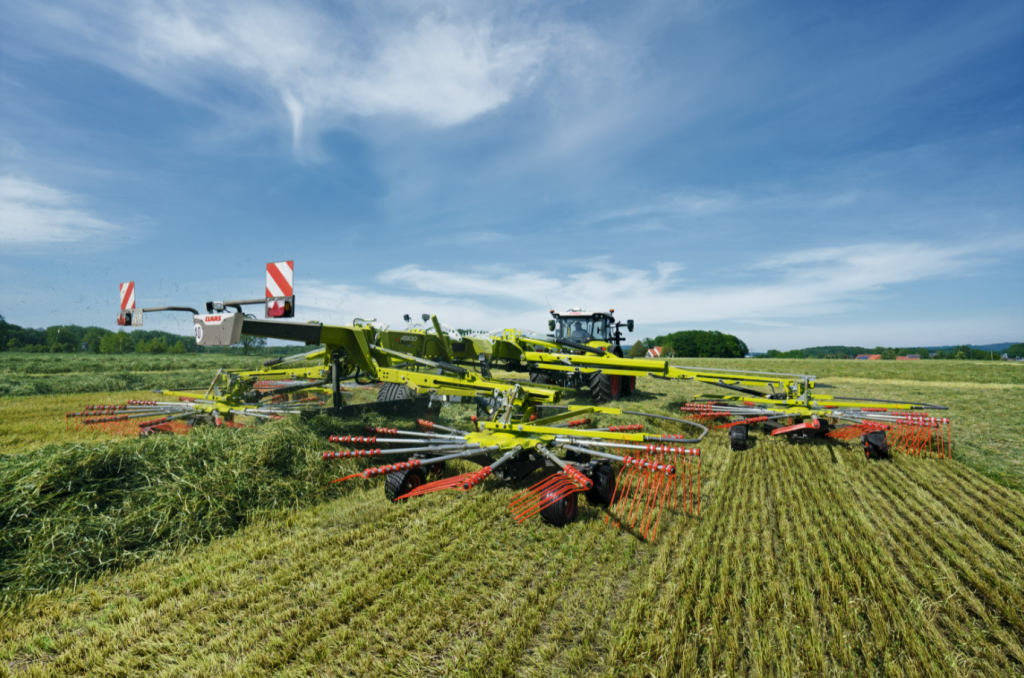

Všechny čtyři rotory shrnovače Claas Liner jsou poháněny mechanicky, a tedy efektivně a přímo od vývodového hřídele.
Všechny čtyři rotory shrnovače Claas Liner jsou poháněny mechanicky, a tedy efektivně a přímo od vývodového hřídele.

Průměr rotoru, počet prstů i otáčky jsou u předního i zadního rotoru shrnovače Claas Liner stejné. To umožňuje optimální součinnost mezi předními a zadními rotory. Rotory modelu Claas Liner 4700 mají průměr 3,30 m, u modelu Claas Liner 4800 je to 3,50 m oba tyto rotory mají 12 ramen prstů a rotory modelu Claas Liner 4900 disponují průměrem rotorů 3,80 m a mají 14 ramen prstů.

Kopírování terénu za všech okolností

Systém vedení rotorů GRASS CARE, zajišťuje aktivní kopírování rotorů při práci. Kopírovací kola zajišťují optimální přizpůsobení rotoru terénu. Je-li rotor spuštěn, nejprve se terénu dotýkají pouze jeho zadní kola, což eliminuje poškození travního porostu. Stroje verze Claas Liner BUSINESS i TREND jsou pak opatřeny sekvenčním zvedáním rotorů, která zvedají nejdříve přední a poté zadní rotory. Verze BUSINESS nabízí také programovatelný interval mezi zvednutím předních a zadních rotorů.

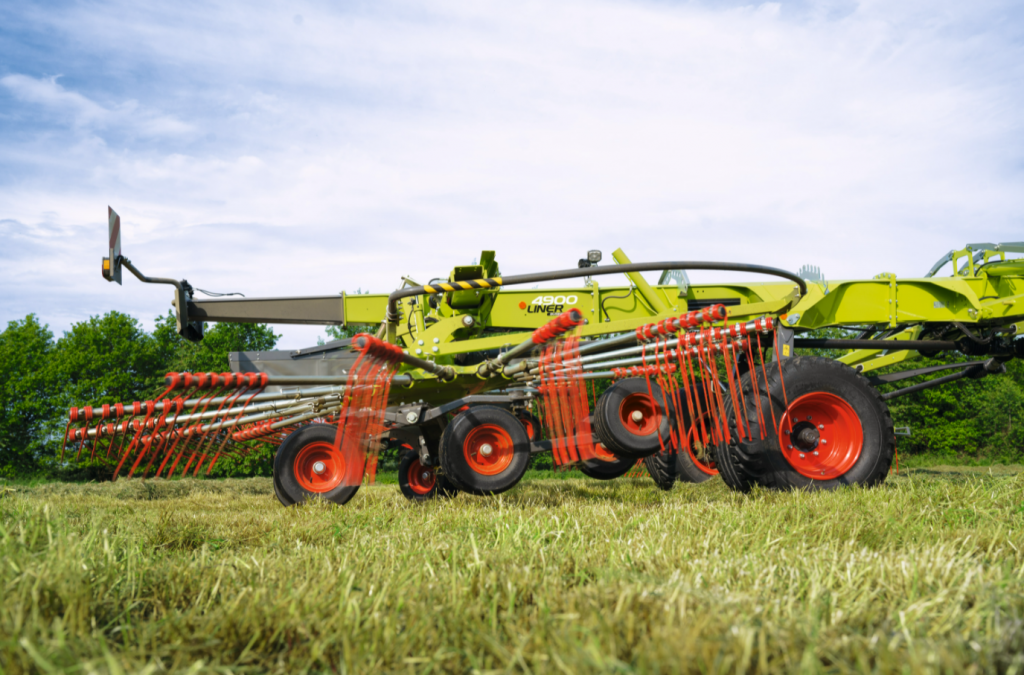

Všechny čtyři rotory shrnovače Claas Liner jsou standardně vybaveny podvozkem se čtyřmi kopírovacími koly.
Všechny čtyři rotory shrnovače Claas Liner jsou standardně vybaveny podvozkem se čtyřmi kopírovacími koly.

Všechny čtyři rotory shrnovače Claas Liner jsou standardně vybaveny podvozkem se čtyřmi kopírovacími koly. Dvě zadní kopírovací kola všech rotorů jsou zkonstruována tak, aby se mohla volně otáčet. Volitelně lze všechny čtyři rotory řady Liner vybavit šestikolovými podvozky, v případě zájmu jsou k dispozici i široké pneumatiky. Výšku rotoru lze rychle nastavit klikou umístěnou na rotorech, přičemž stupnice na rotoru je dobře viditelná. Modely verze BUSINESS mohou být na přání dodány se systémem hydraulického nastavení výšky rotorů ovládány z kabiny pro všechny čtyři rotory.

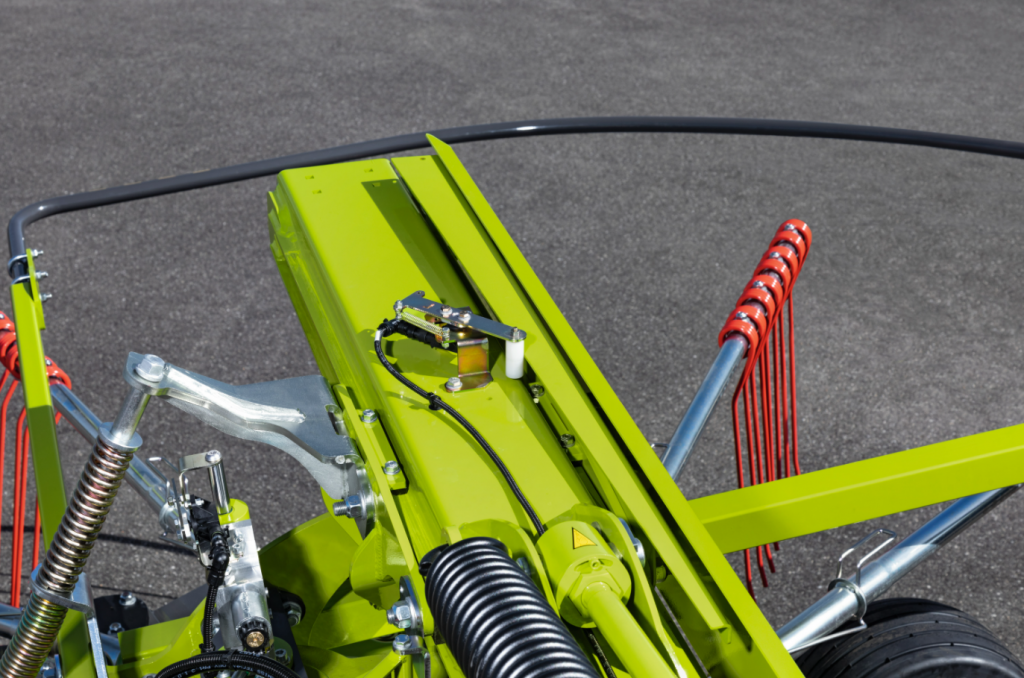

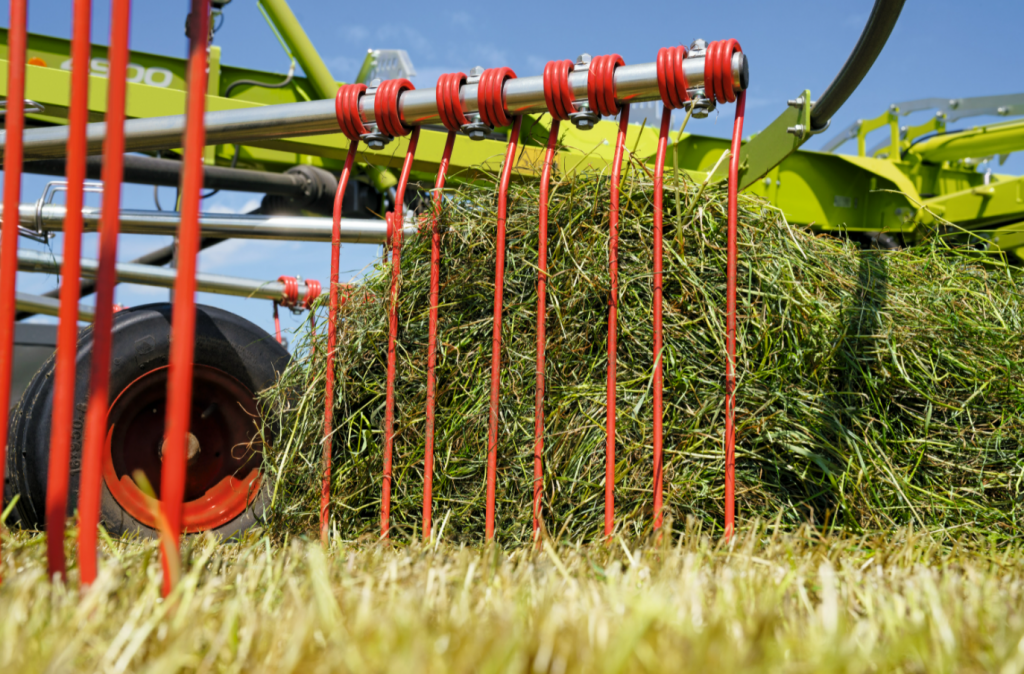

Dojde-li ke kolizi, ramena prstů se v definovaném místě ohnou a díky patentovanému systému zajištění PROFIX je možné je následně snadno vyměnit.
Dojde-li ke kolizi, ramena prstů se v definovaném místě ohnou a díky patentovanému systému zajištění PROFIX je možné je následně snadno vyměnit.

Dojde-li ke kolizi, ramena prstů se v definovaném místě ohnou a díky patentovanému systému zajištění PROFIX je možné je následně snadno vyměnit. Místa pro ohnutí ramene prstů se nacházejí mimo rotor, a tak nedochází k jeho poškození. Ramena prstů s 20 jemnými drážkami zajišťují perfektní spojení bez vůle a opotřebení. Na každém rameni prstů je umístěna čtveřice dvojitých prstů o tloušťce 9,5 mm.

Jednoduché uvedení do přepravní a pracovní polohy

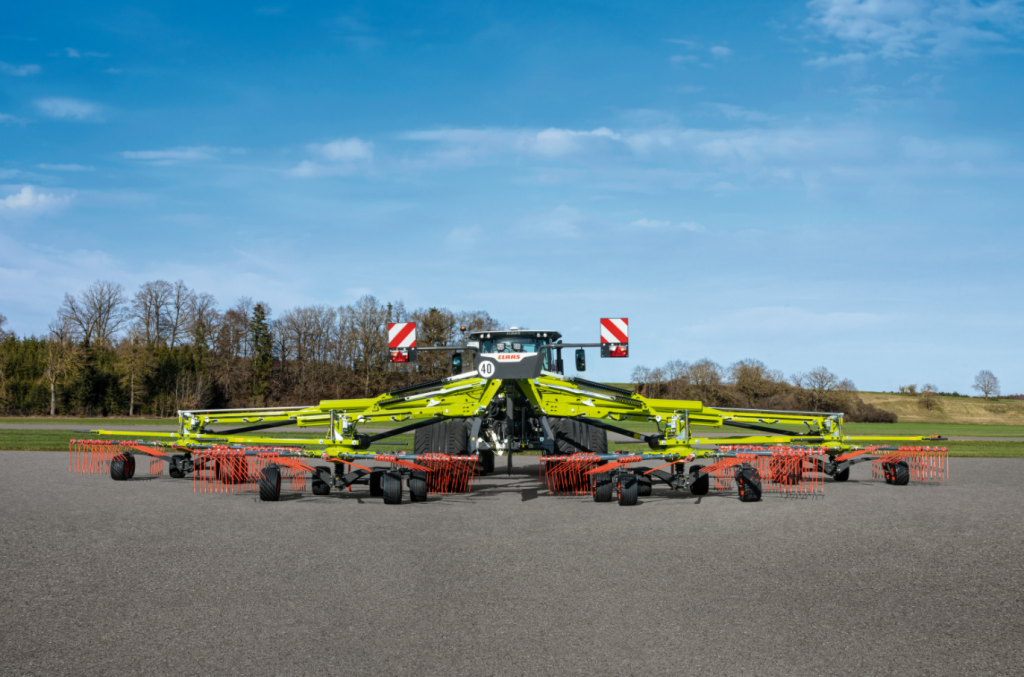

Během přepravy po silnici jsou teleskopická ramena shrnovače Claas Liner zcela zasunuta a sklopeny o 90° směrem k hlavnímu rámu. Hlavní podvozek shrnovače je výškově hydraulicky nastavitelný, takže při spuštění dolů je zachována přepravní výška pod 4,0 m bez nutnosti demontáže ramen prstů. Složení do přepravní polohy a rozložení do pracovní polohy zabere jen několik sekund bez nutnosti vysedání z kabiny traktoru. Velké pneumatiky hlavního podvozku o průměru až 1240 mm zajišťují bezpečnou přepravu po silnicích a polních cestách, a to rychlostí až 40 km/h. I s největšími pneumatikami (rozměr 800/35 R22,5) je zachována přepravní šířka stroje – pod 3,0 m. Shrnovače jsou také vybaveny novým závěsovým systémem umožňujícím maximální úhel otáčení 80°.

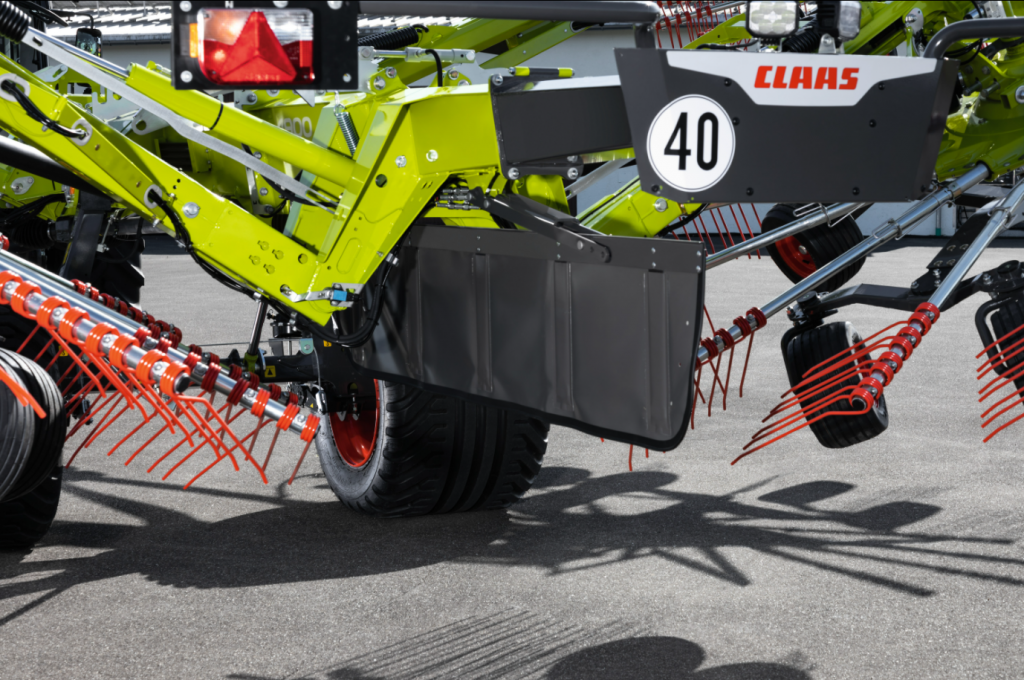

Velké pneumatiky hlavního podvozku o průměru až 1240 mm zajišťují bezpečnou přepravu po silnicích a polních cestách, a to rychlostí až 40 km/h.
Velké pneumatiky hlavního podvozku o průměru až 1240 mm zajišťují bezpečnou přepravu po silnicích a polních cestách, a to rychlostí až 40 km/h.

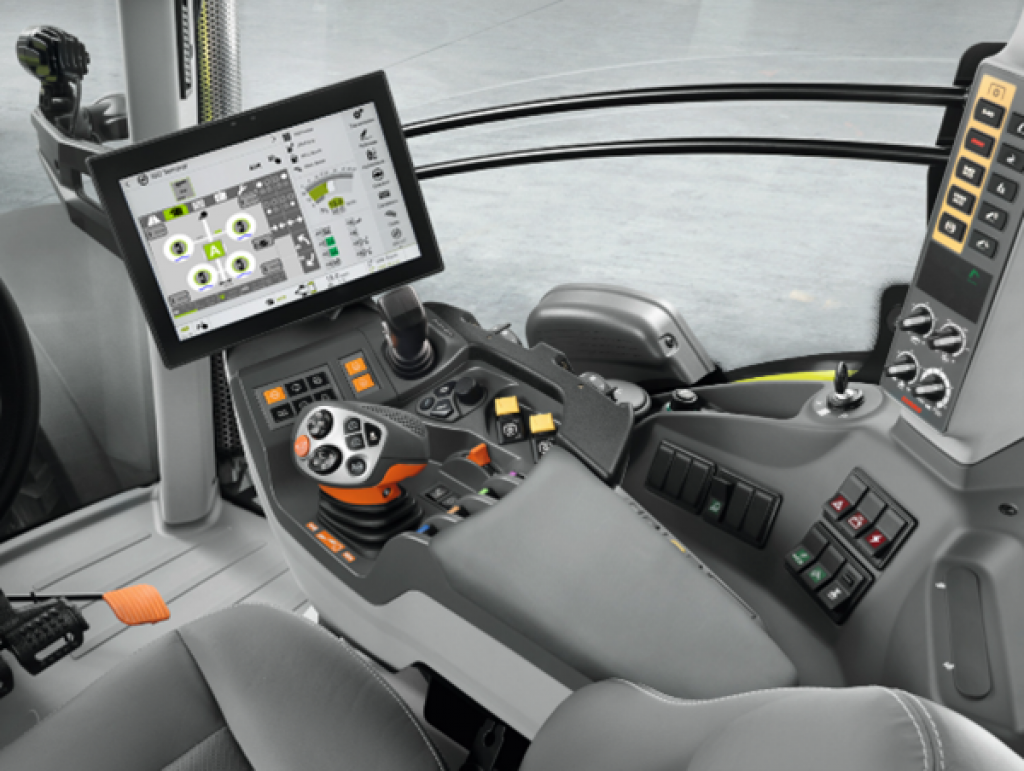

Verze TREND lze jednoduše ovládat skrze hydraulické rozvaděče traktoru, nebo volitelně s ovládacím systémem PLUS s ovládacím terminálem CEMIS 10. V závislosti na traktoru, může být řada funkcí shrnovače automatizována.

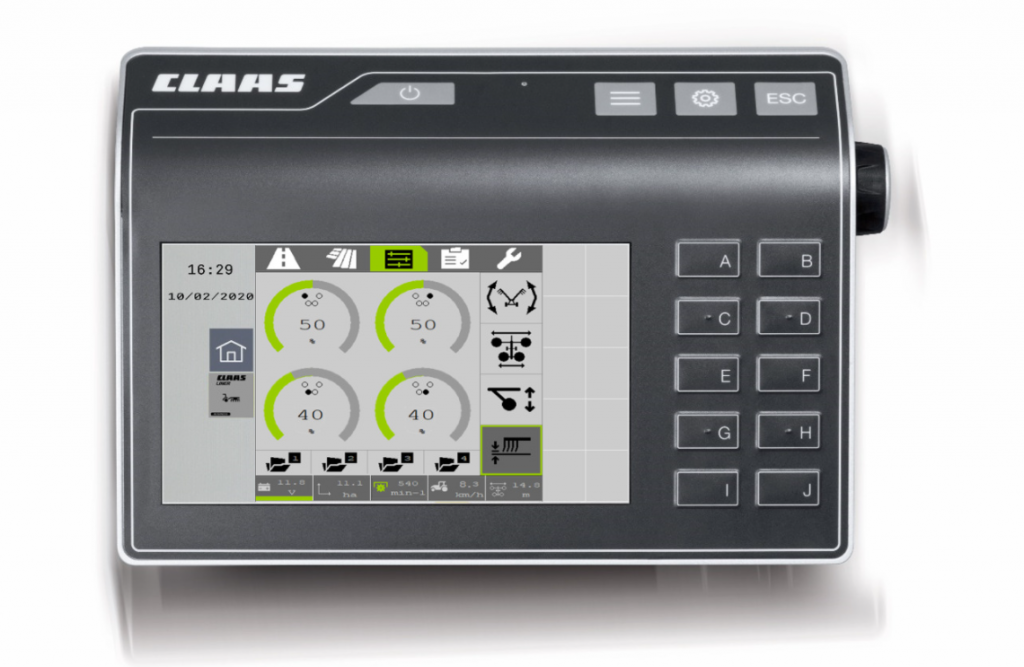

Modely Claas Liner 4800 a Claas Liner 4900, oba ve verzi BUSINESS, lze ovládat prostřednictvím traktorového terminálu ISOBUS, terminálu Claas CEMIS 700 ISOBUS nebo nového terminálu CEMIS 100.
Modely Claas Liner 4800 a Claas Liner 4900, oba ve verzi BUSINESS, lze ovládat prostřednictvím traktorového terminálu ISOBUS, terminálu Claas CEMIS 700 ISOBUS nebo nového terminálu CEMIS 100.

Modely Claas Liner 4800 a Claas Liner 4900, oba ve verzi BUSINESS, lze ovládat prostřednictvím traktorového terminálu ISOBUS, terminálu CEMIS 700 ISOBUS nebo nového terminálu CEMIS 100. U terminálu CEMIS 100 má obsluha k dispozici 10 podsvícených tlačítek a displej pro ovládání jednotlivých funkcí shrnovače Claas Liner.
