Koncepce Tatra – jeden z nejdokonalejších podvozků nákladních automobilů světa

Zveřejněno: 24. 6. 2022

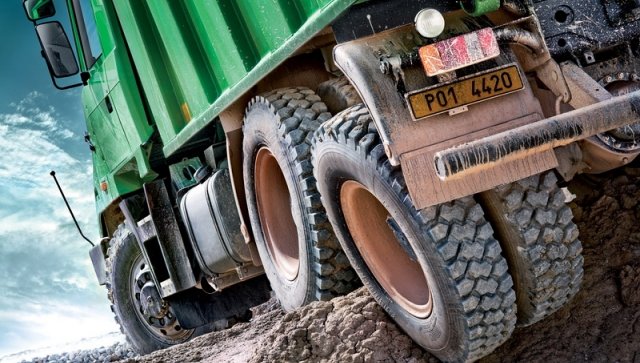

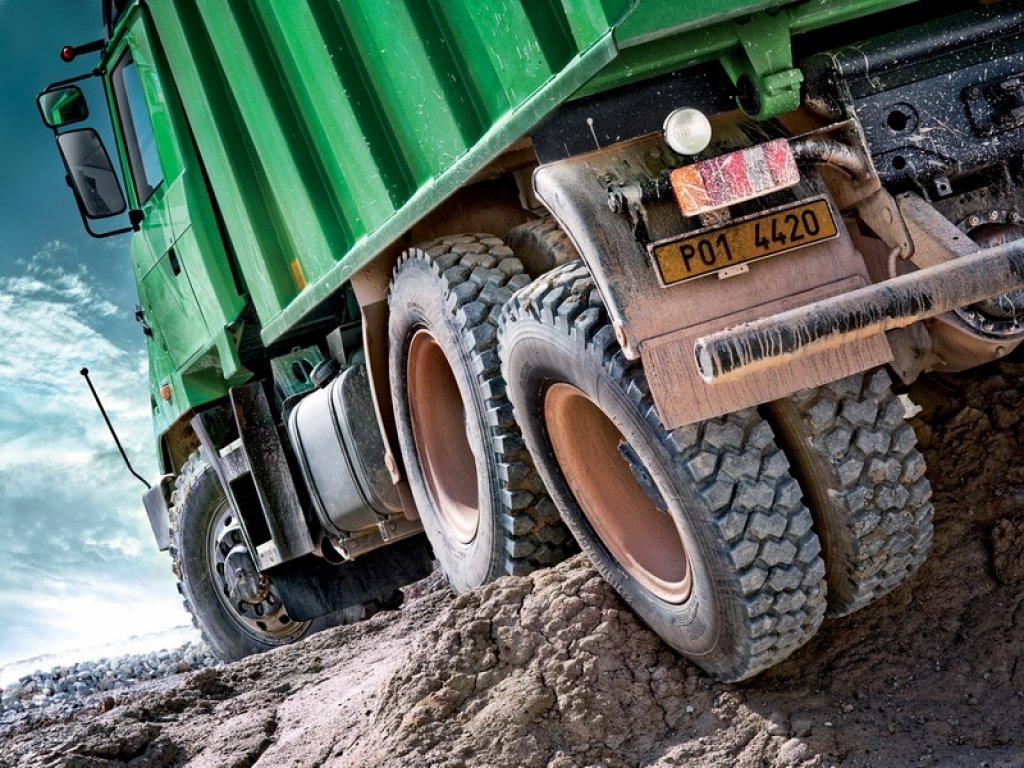

Koncepce Tatra je vynález Hanse Ledwinky, technického ředitele společnosti Tatra s přestávkami v letech 1905 až 1945, který tak poprvé zkombinoval jednotlivá dříve známá řešení dohromady. Jedná se o označení pro druh automobilového rámu s nezávislým zavěšením kol, který se označuje jako páteřový. Základem tohoto rámu je nosná roura chránící uvnitř uloženou hnací hřídel, na kterou jsou připojovány nápravové rozvodové skříně tak, aby celek tvořil samonosnou konstrukci podvozku.

Intenzívním vývojem a zdokonalováním páteřového rámu dokázala společnost Tatra vyvinout jeden z nejdokonalejších podvozků nákladních automobilů.

Poprvé byl použit u osobního vozidla Tatra T11 v roce 1923 (s nehnanou tuhou přední nápravou) jako jednoduchá levná varianta nejlepšího nezávislého zavěšení kol, zabezpečujícího prakticky stálý kontakt hnacích kol s vozovkou. V dnešní době se v konstrukci osobních vozů používá nezávislé zavěšení již téměř výhradně na vhodnějších lichoběžníkových ramenech, snižujících neodpružené hmoty a zvětšujících poloměr kývání kola. Větší význam má proto v konstrukci nákladních vozidel v provedení do těžkého terénu, kam nezávislé zavěšení kol u jiných výrobců dodnes teprve začíná pronikat.

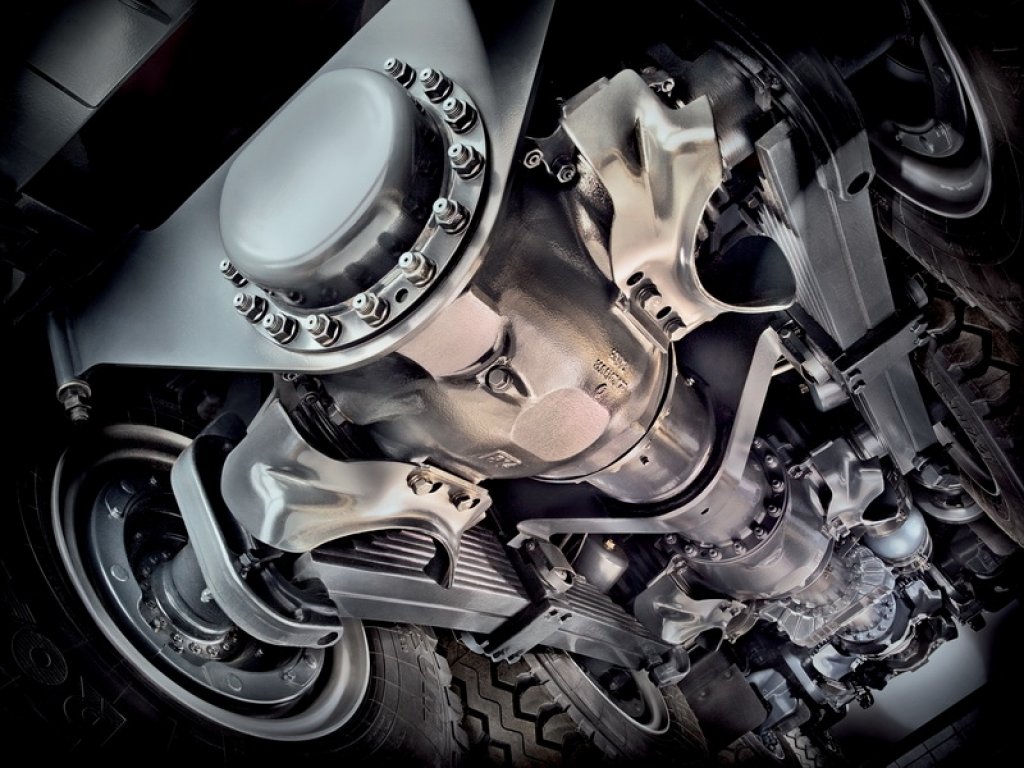

Modulová konstrukce rámu vozidel Tatra

Intenzívním vývojem a zdokonalováním páteřového rámu dokázala společnost Tatra vyvinout jeden z nejdokonalejších podvozků nákladních automobilů. Výhodnost konstrukce potvrzuje 300 000 nákladních vozů vyrobených do roku 2000 a také úspěchy v Rallye Paříž – Dakar, kam ostatní automobilky posílají speciálně zkonstruované vozy, ale Tatra v podstatě sériové podvozky, odlišující se pouze odlehčením a drobnými úpravami.

Moduly:

  • Rozvodová skříň s hnanými výkyvnými polonápravami – řiditelná

  • Rozvodová skříň s hnanými výkyvnými polonápravami – neřiditelná

  • Spojovací nosná roura

Díky modulové koncepci lze teoreticky sestavit jakýkoliv typ podvozku. Prakticky vyráběné podvozky společností Tatra jsou 4×4, 6×6, 8×8, 10×10, 12×12 a 16x8 s více řiditelnými nápravami. Na vstupu do rozvodových skříní náprav se v nosné rouře (v současné verzi) nachází uzamykatelný čelní nápravový diferenciál a mezi jednotlivými nápravami uzamykatelné čelní mezinápravové diferenciály. Z rozvodové skříně jsou uvnitř odpružených nezávisle výkyvných polonáprav vedeny hnací hřídele kol, propojené u řiditelných náprav v místě rejdového čepu stejnoběžným kloubem. Odvodit lze jednoduše i verzi s nehnanými polonápravami, která ovšem nemá valného smyslu – absence jejich pohonu přináší jen malou úsporu hmotnosti, náprava zůstane znatelně těžší a prostorově náročnější než při použití nehnané tuhé nápravy obvyklé konstrukce. Stálý kontakt kola s povrchem díky nezávislému zavěšení pak navíc pozbývá důležitosti, není-li náprava hnací.

Díky modulové koncepci lze teoreticky sestavit jakýkoliv typ podvozku. Prakticky vyráběné podvozky společností Tatra jsou 4×4, 6×6, 8×8, 10×10, 12×12 a 16x8 s více řiditelnými nápravami.
Díky modulové koncepci lze teoreticky sestavit jakýkoliv typ podvozku. Prakticky vyráběné podvozky společností Tatra jsou 4×4, 6×6, 8×8, 10×10, 12×12 a 16x8 s více řiditelnými nápravami.

Výhodou modulové konstrukce podvozku je zaměnitelnost dílů, čímž se zvyšuje provozuschopnost, zjednodušuje údržba a minimalizují se náklady na výrobu. Nevýhodou je vyšší hmotnost kratších jednodušších podvozků (4×4 – viz historie Tatra T 128 4×4 odvozené z Tatra T 111 6×6) díky nutnosti dimenzovat moduly pro maximální zatížení v celé uvažované řadě vozidel.

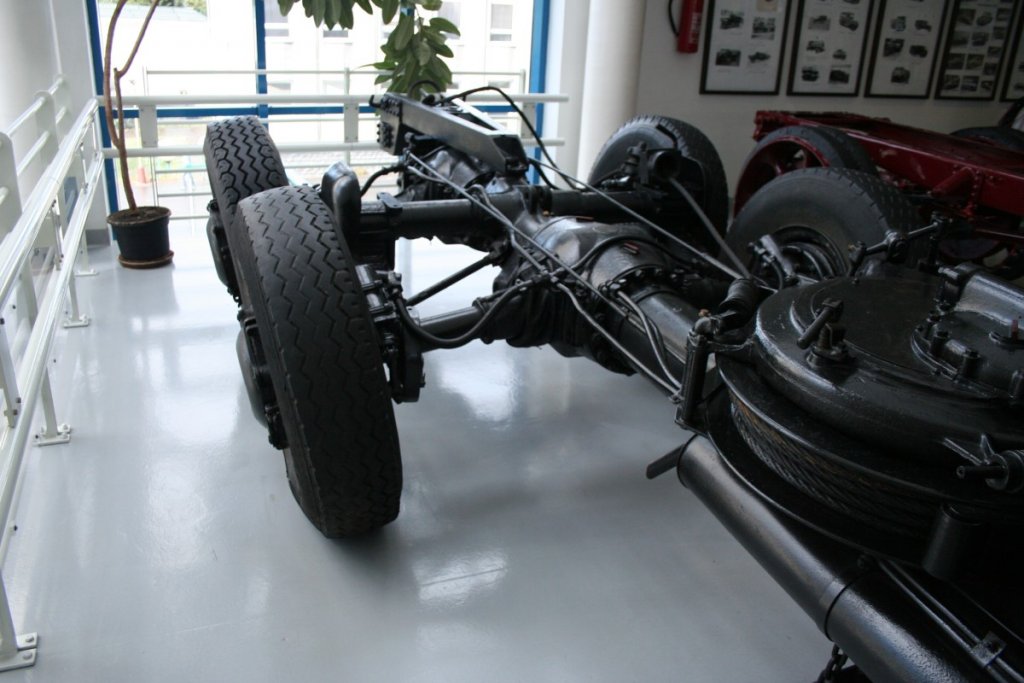

Podvozek tahače Tatra 25 v muzeu Tatra. Foto – Kornatka, Creative Commons Attribution 2.5 Generic.
Podvozek tahače Tatra 25 v muzeu Tatra. Foto – Kornatka, Creative Commons Attribution 2.5 Generic.

Typickým znakem výkyvných polonáprav je rozdílná pozice kola vůči podložce v závislosti na zatížení polonápravy (prázdný vůz nohy do "O", naložený do "X") mající vliv na opotřebení pneumatik. Tato nevýhoda byla eliminována až zavedením patentovaného systému vzduchového odpružení Tatra King Frame (Tatra 815 TerrNo 1).

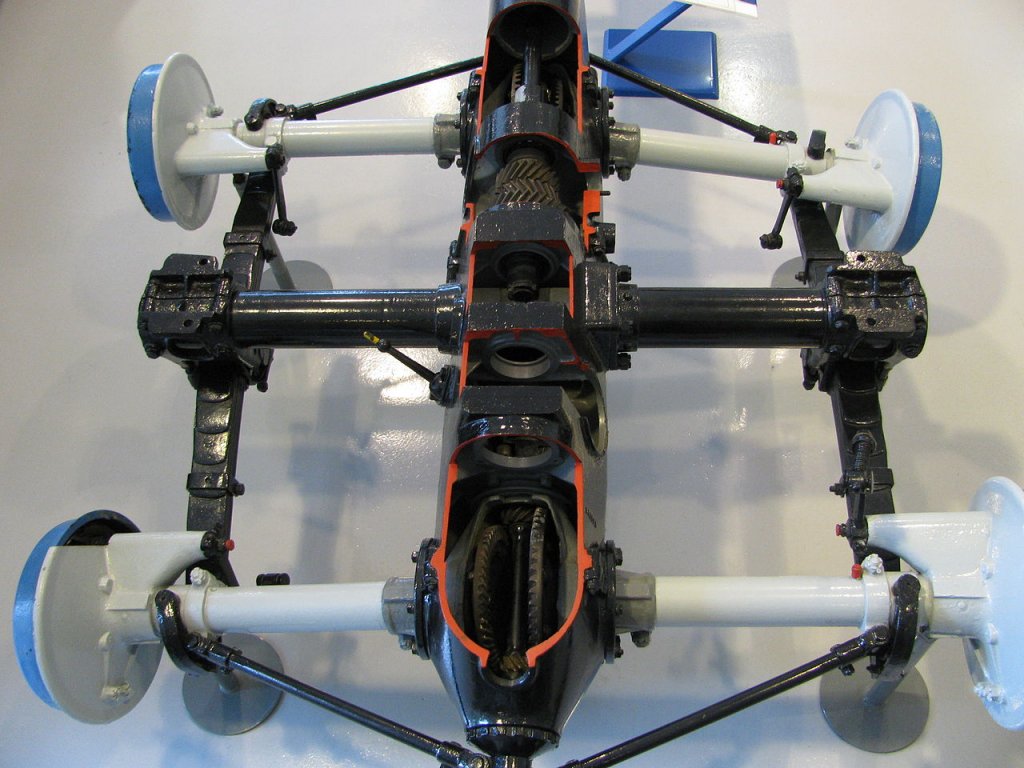

Zadní nápravy vozu Tatra 26/30 v řezu. Foto – Gwafton, CC BY-SA 3.0
Zadní nápravy vozu Tatra 26/30 v řezu. Foto – Gwafton, CC BY-SA 3.0

Další známou technickou zajímavostí současného provedení koncepce podvozku je přesazení levých polonáprav oproti pravým (asi 50 mm u vozu Tatra T 815), což je vyvoláno pozdějším užitím prakticky shodných ozubení kuželových pastorků a talířových kol rozvodovek. Problém lze řešit i s nulovým rozdílem podélné polohy polonáprav (viz první vozy vč. Tatra T 11 či nákladní Tatra T-24) za cenu rozdílné velikosti ozubení „levého“ a „pravého“ soukolí, ale to s sebou nese problémy pevnostního dimenzování a rozšiřuje to sortiment výroby. Vliv přesazení na jízdní vlastnosti či parametry podvozku (poloměr otáčení vlevo a vpravo) je přitom zanedbatelný.

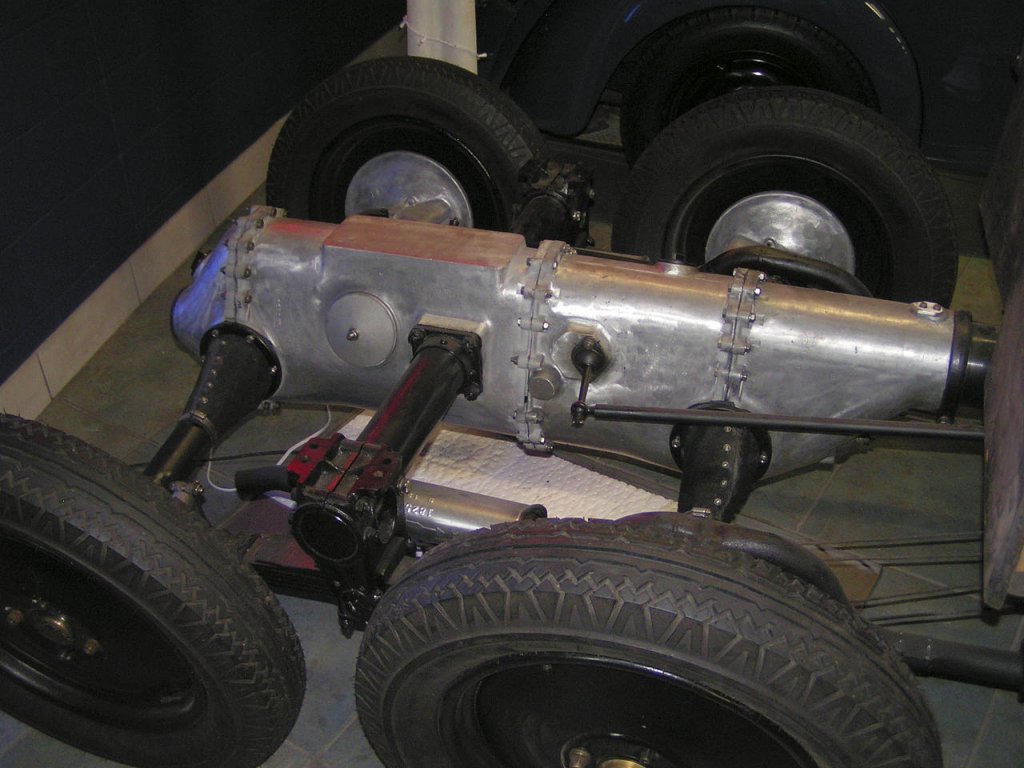

Zadní nápravy Tatra T 26/30. Foto – dave_7 – Flickr, CC BY-SA 2.0.
Zadní nápravy Tatra T 26/30. Foto – dave_7 – Flickr, CC BY-SA 2.0.

Kromě vozidel Tatra lze tento systém podvozku najít u některých jiných automobilů – např. Pinzgauer a Haflinger – vozidel firmy Steyr (později Steyr-Puch či Steyr-Daimler-Puch), ve které Hans Ledwinka a jeho syn Erich Ledwinka po určitou dobu působili. V současnosti tyto výrobky patří konkurentu Tatry, firmě Stewart & Stevenson, který tak má šanci patentované řešení případně použít ve vlastní výrobě.
