Tatra 138 respektovala nejmodernější vývojové trendy ve vývoji nákladních automobilů. Koncepčně navazovala na starší typy

Zveřejněno: 20. 6. 2022

Tatra 138 je československý těžký nákladní automobil s nosností 12 tun, vyráběný v letech 1959 až 1971. Kromě standardního třínápravového provedení se znakem 6×6 vznikaly i dvounápravové vozy 4×4.

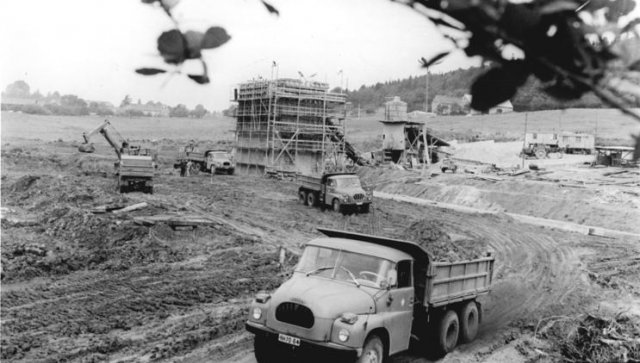

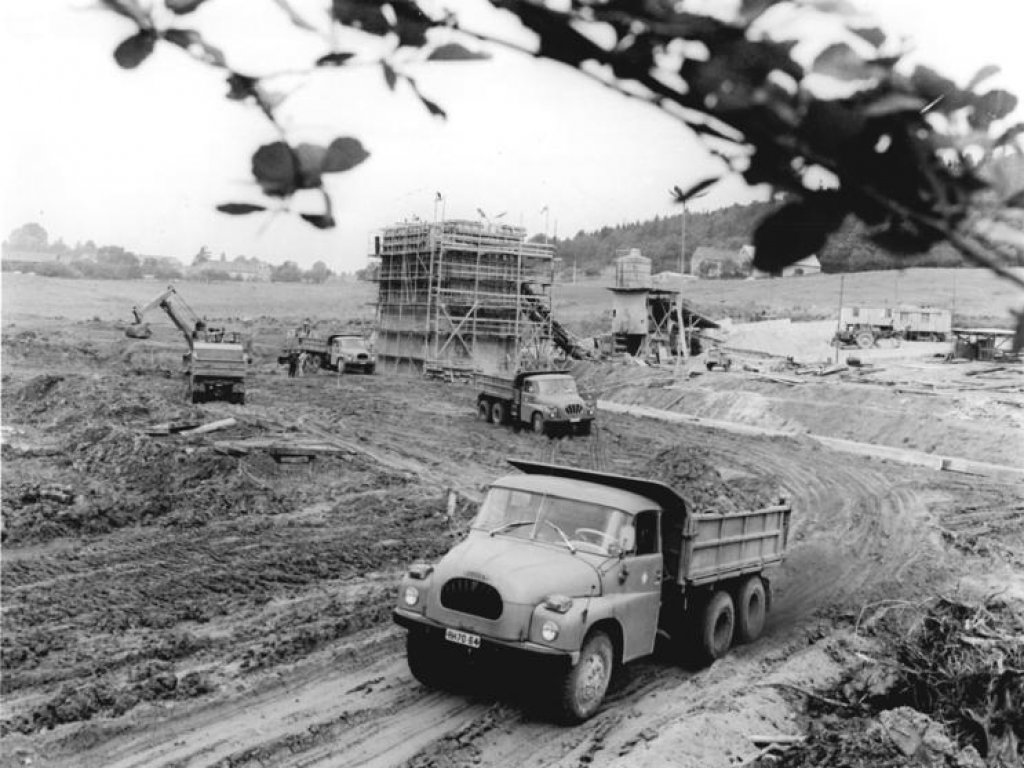

Celkově bylo vyrobeno 45 996 kusů Tatry T 138, foto Bundesarchiv, Bild 183-P0709-0015 / CC-BY-SA 3.0

O nástupci modelu Tatry 111 se rozhodlo už v roce 1952, kdy bylo centrálně naplánováno, že terénní sedmi až desetitunové nákladní automobily se budou vyrábět v Tatře Kopřivnice.

V roce 1956 se na „II. výstavě československého strojírenství v Brně“ objevily 2 nové typy nákladních automobilů s označením Tatra T 137 (4×4) a Tatra T 138 (6×6). Oba vozy měly 70 % dílů společných: motor, spojku, převodovku, podvozek konstrukce podle koncepce Tatra, kabinu a mnohé další. V novém voze se objevily též nové prvky ulehčující řidiči ovládání vozu: hydraulický posilovač řízení, vzduchový tlakový posilovač spojky a elektropneumatické řazení. Oba typy respektovaly nejmodernější vývojové trendy ve vývoji nákladních automobilů, ale koncepčně navazovaly na starší typy. Vůz Tatra T 137 byl později vyráběn jako Tatra T 138 4×4.

Podvozek nákladního vozu Tatra 138

Základ vozidel tvořil pro Tatru typický podvozek Koncepce Tatra, nesoucí přední nápravu odpruženou torzními tyčemi s nastavitelným předpětím, dále následovala hlavní a přídavná převodovka (obě v jednom bloku), mezikus, rozvodovka první zadní nápravy s mezikusem a druhá zadní náprava. Obě zadní nápravy byly odpružené podélně uloženými půleliptickými listovými péry. Pohon přední nápravy byl vypínatelný. Vozidlo mělo brodivost 800 milimetrů a mohlo k němu být připojené přívěsné vozidlo do celkové hmotnosti 15 000 kilogramů. Zadní polonápravy 4×4 (návěsové tahače) byly odpruženy rovněž torzními tyčemi. Původně měla řada zahrnovat i vozy s nehnanou přední nápravou, ale do sériové výroby se tato verze nedostala, stejně jako alternativní provedení motoru s dmychadlem.

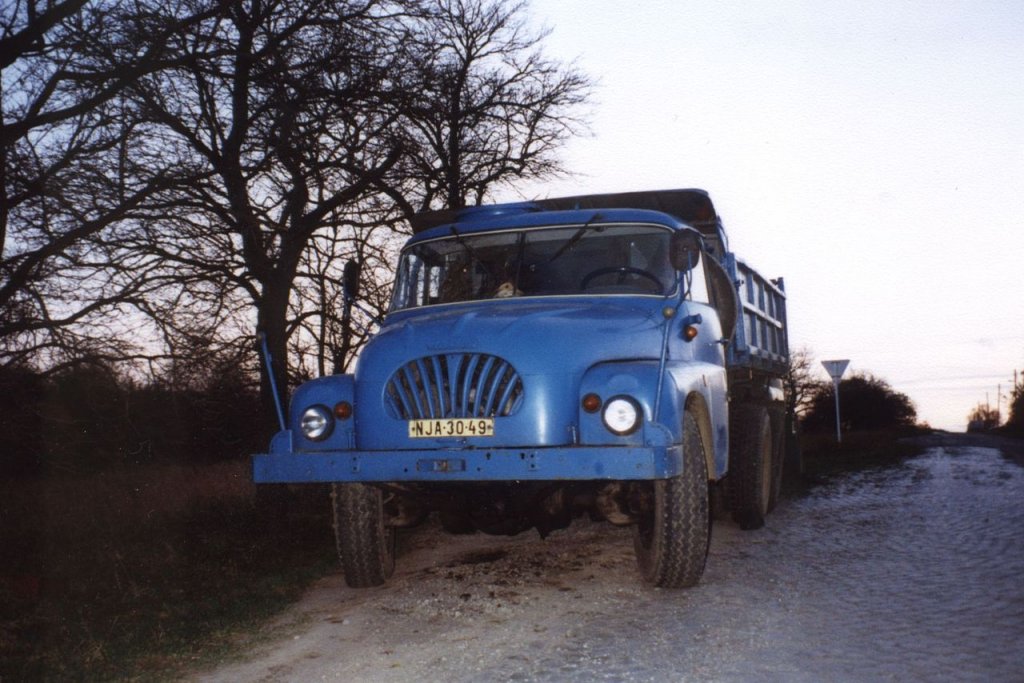

Tatra 138, foto Michael Prewitz CC BY-SA 3.0.
Tatra 138, foto Michael Prewitz CC BY-SA 3.0.

Brzdy byly dvouokruhové, vzduchotlaké, působící na všechna kola. Ruční brzda byla převodová, působila na buben na konci převodovky. Vozidlo mělo (poprvé u Tatry) odlehčovací motorovou brzdu (klapku ve výfuku), zapínanou tlačítkem na přístrojové desce.

Motor Tatry 138

Motor nákladního vozu Tatra 138 je umístěn nad přední nápravou kvůli lepšímu nájezdovému úhlu a větší světlé výšce. Dostal označení „Tatra T 928“, byl tradičně naftový, vzduchem chlazený, osmiválcový s uspořádáním do „V“, s úhlem mezi řadami válců 75°, s ventilovým rozvodem OHV. Motor měl jednu vačkovou hřídel společnou pro sací i výfukové ventily, jeden axiální ventilátor poháněný z rozvodu motoru. Novinkou bylo, že motor nebyl chlazen stále, ale na základě teploty motorového oleje. Olej procházel kapalinovou spojkou v zadní části motoru a termostat řídil jeho průtokem její skluz. Mazací soustava měla suchou klikovou skříň, olejovou nádrž na 23 litrů a chladič oleje s mechanickým blokováním průtoku zima/léto.

  • kompresní poměr: 16,5:1

  • vrtání/zdvih: 120/130 mm

  • objem válců: 11 762 cm³

  • výkon: 180 koní (132,5 kW) při 2000 ot./min

  • maximální točivý moment: 720 Nm při 1200 ot./min

Palivová nádrž měla objem 150 litrů. Elektrická instalace byla o napětí 24 V, dva akumulátory, startér 6 koní/24 V a dynamo 24 V/500 W.

Převodovka a spojka Tatry 138

Obě převodovky (hlavní i přídavná) byly kompaktní v jednom celku. U hlavní mechanické převodovky byl použit nový systém „Tatra-Synchron“ s pěti převodovými stupni vpřed a jedním vzad. Druhý až pátý převodový stupeň byl jištěn tzv. blokovanou synchronizací, která nedovolila zařadit dřív, než měly obě spojované součásti stejné otáčky. Oba stupně v přídavné převodovce se řadily elektropneumaticky pomocí předvoliče na rychlostní páce. Příslušný „půlstupeň“ se předvolil na rychlostní páce a po sešlápnutí spojkového pedálu se pneumaticky zařadil. Elektropneumaticky se ovládaly též uzávěrky diferenciálů a řazení pohonu přední nápravy. Spojka je suchá, dvoulamelová s kapalinovým ovládáním a se vzduchovým posilovačem. Výkon motoru se přenášel pomocí kloubové hřídele od konce spojky do převodovky. Tato koncepce byla zvolena proto, aby mohla být ve vozidle rovná podlaha a v kabině mohli sedět dva závozníci a řidič. Hlavním důvodem bylo uložení kompletu motor+spojka pružně na rámu, což podstatně omezilo přenos vibrací a usnadnilo údržbu spojky (oproti pevnému letmému uchycení k převodovce a nosné rouře u Tatry 111).

Vozidlo Tatra 138 dosahovalo maximální rychlost 71,6 km/h při průměrné spotřebě 36 litrů nafty na 100 kilometrů.

Vozy Tatra T 138 se vyráběly v řadě provedení:

  • jednostranné sklápěče (T 138 S1M)

  • trojstranné sklápěče (T 138 S3M)

  • vojenské a civilní valníky (T 138 V, VN)

  • nástavby autobagr a jeřáb

  • vojenské a civilní cisterny

  • vojenská speciální vozidla (T 138 P1V)

  • hasičské nástavby

Tatra 138 byly také úspěšně exportovány; odběrateli byli například Bulharsko, SSSR, Polsko, Rumunsko, ale i Holandsko, Francie, Rakousko a další státy. Celkově bylo vyrobeno 45 996 kusů Tatry T 138.
